女川原子力発電所安全対策実施状況

概要

当社では、女川・東通の各原子力発電所において、新規制基準への適合に向けた工程の見直しを行いましたのでお知らせいたします。
⇒プレスリリース（２０２４年２月１９日）
女川原子力発電所２号機における安全対策工事完了時期の見直しについて

当社では、原子力発電所の安全性向上に向けた取り組みを進めるとともに、万が一の原子力災害時の対応について、より実効性を高めるため、原子力災害対策の充実・強化に継続的に取り組んでおります。
⇒「原子力災害対策充実に向けた考え方」に係る取り組みについて（２０２３年１２月現在）
⇒ 女川原子力発電所における可搬型放射線計測装置等の数量について
⇒「女川原子力発電所の重大事故時等における住民避難用福祉車両の配備について」（２０２２年４月現在）

実施状況一覧（2024年2月末現在）

枠内の黄色で示した箇所は、新規制基準や最新知見等を踏まえて実施する安全性向上対策です。

地震・津波への対策

対応内容	概要	写真、イメージ図	対応状況	完了時期 (完了予定)	備考
耐震工事	配管や電線管のサポート追加、部材強化等の溶接工事をはじめ、取水路等の土木設備や建屋についても部材追加や部材強化を実施（従来より、耐震安全性に係る新たな科学的・技術的知見の継続的な収集・分析を踏まえた耐震工事を実施）		工事中	2024年6月	2012年5月8日工事開始（写真（上）は原子炉建屋上部の耐震工事、（下）は主蒸気配管の耐震工事の状況）
防潮堤・防潮壁の設置	震災後、発電所の敷地海側および側面に防潮堤（高さ約３ｍ、海抜約１７ｍ）を設置するとともに、海水ポンプ室周りへの防潮壁を設置		完了	2012年4月
	津波評価結果を踏まえた敷地内浸水防護対策として防潮堤のかさ上げ工事（高さ約１５ｍ、海抜約２９ｍ）および取水路・放水路の開口部周辺への防潮壁の設置を実施		工事中	2024年6月	2013年5月29日工事開始
	地震による地盤の液状化で防潮堤が沈下することがないよう、防潮堤下部の地盤改良を実施しているが、これにより、海側へ流れる地下水が遮断され、敷地内の地下水位が上昇し、原子炉建屋等の周辺地盤に影響を与えるおそれがあるため、既設の地下水位低下設備の耐震性確保および追加設置を実施		工事中	2024年6月	（写真（上）は井戸本体鋼製シャフトの設置状況、（下）は揚水ポンプ）
開閉所の強化対策	開閉所設備等の信頼性向上対策として、設備の耐震対策を実施	－	工事中	2024年6月	2013年6月24日工事開始、開閉所の浸水対策については、上欄の防潮堤・防潮壁の設置により対応
建屋扉の水密性向上	建屋内への浸水防止対策として、水圧による扉の破損防止のため、扉内側へカンヌキ（H鋼）での補強を実施		完了	2012年5月	水密扉設置等の浸水対策の進捗に合わせて順次撤去していく
	建屋内への浸水防止対策として、建屋扉へのゴムシール取り付けを実施		完了	2011年7月
	溢水損傷防止対策として、水密扉を設置		工事中	2024年6月	2013年6月26日工事開始
建屋内電源盤周り等への堰（せき）の設置	建屋内の電源盤および非常用ディーゼル発電機等への浸水防止対策として、浸水経路へ堰（せき）止めを設置		完了	2011年12月	水密扉設置等の浸水対策の進捗に合わせて順次撤去していく
建屋内排水用ポンプの配備	万一、建屋内が浸水した場合の排水対策として、浸水した海水を建屋外に排水するポンプを配備		完了	2011年11月

電源の確保対策

対応内容	概要	写真、イメージ図	対応状況	完了時期 (完了予定)	備考

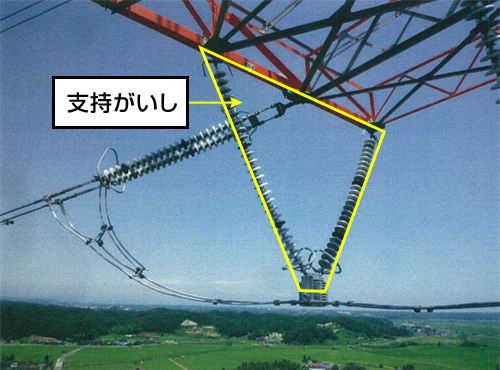

外部電源の耐震性強化	原子力発電所の外部電源に関わる送電線の支持がいしについて、２７５ｋＶの送電線では懸垂がいしへ取替え、６６ｋＶの送電線では免震金具の取付を実施（電力系統の安定化に向けた東北電力ネットワーク（株）の取り組み）	▲画像クリックで拡大表示されます。	完了	2012年2月	送電鉄塔については，現地調査および評価により基礎の安定性に問題がないことを確認済
電源車の配備	原子炉等を冷却するために必要な注水設備や中央制御室等に電力を供給するため、津波等の影響を受けない高台に配備		完了	2011年3月	・電源車４台配備・電源車２台追加配備（2013年4月）
電源車の配備	重大事故等対策として、順次、追加配備		工事中	2024年6月	・電源車１台追加配備（2015年3月）・電源車４台追加配備（2015年10月）運用に向けた準備を継続中
高台電源センターの整備（電源車専用受電盤の設置および新たな電源ルートの確保）	緊急時の電源確保の迅速化・多様化を図るため、既存設備とは独立した電源車専用の受電盤を津波の影響を受けない高台へ新設するとともに、新たな電源ルートを敷設		完了	2013年4月
大容量電源装置の配備	原子炉等を冷却するために必要な大型のポンプ等に電力を供給するため、津波等の影響を受けない高台（海抜約５２ｍ）に配備		完了	2012年2月
タンクローリーの配備	電源車等の代替電源設備への燃料補給用として２台配備		完了	2012年2月	原子炉等への代替注水設備に対する燃料補給用としても使用
タンクローリーの配備	重大事故等対策として、追加配備		工事中	2024年6月	・３台追加配備（2015年10月）、運用に向けた準備を継続中
重要計器用直流電源設備の追加設置	緊急時の原子炉減圧操作に必要な機器への直流電源供給を強化するため、蓄電池および充電設備を建屋内に追加設置		完了	2013年4月
電源の強化対策	重大事故等が発生した場合、必要な電力を確保するため、ガスタービン発電機、可搬型直流電源設備等の設置、蓄電池の増強等のほか、ガスタービン発電機等に使用する地下軽油タンクの設置、既存軽油タンクの地下化		工事中	2024年6月	・2013年6月27日工事開始・燃料タンクは、原子炉等への代替注水設備に対する燃料補給用としても使用・ガスタービン発電機２組納入済み（2022年7月）、運用に向けた準備を継続中（写真はガスタービン発電機を配備した緊急用電気品建屋）
常設直流電源の設置（３系統目）	電源の更なる信頼性向上を図るため、常設の直流電源を設置	－	2023年7月4日原子炉設置変更許可申請	2026年12月

冷却機能の確保対策

対応内容	概要	対応状況	完了時期 (完了予定)	備考
消防車の配備	原子炉への注水を長期的に継続して行うための水源への水補給や原子炉や使用済燃料プールへの代替注水手段として、消防車を配備	完了	－	3.11東北地方太平洋沖地震以前より２台配備済
代替注水用接続口の設置	消防車等による原子炉等への代替注水のため、原子炉建屋内の既設配管（復水補給水系）へ接続口を設置	完了	2011年11月
代替注水車の配備	原子炉や使用済燃料プールへの注水手段を確保するため、代替注水を行う車両を３台配備	完了	2012年3月
非常用冷却海水系ポンプモータ洗浄・乾燥のための復旧資機材の配備	既設の非常用冷却海水系ポンプモータが被水した場合に、応急復旧できるよう洗浄・乾燥資機材を配備	完了	2011年7月
非常用冷却海水系ポンプモータ予備品の確保	既設の非常用冷却海水系ポンプモータが被水した場合に、速やかに復旧できるよう予備品を確保	完了	2012年3月
代替非常用冷却海水ポンプの配備	既設の非常用冷却海水系ポンプが使用不可となった場合でも、原子炉や使用済燃料プールなどを除熱冷却するための代替のポンプ（送水車）を設置	完了	2012年9月	送水車（代替非常用冷却海水ポンプ）２台配備
注水・除熱機能の強化対策	原子炉および使用済燃料プール内の、燃料の著しい損傷や格納容器の損傷を防止するため、高圧・低圧代替注水設備、大容量送水ポンプ車、熱交換器ユニット、原子炉格納容器代替スプレイ冷却系の設置や格納容器頂部の密閉性確保対策等を実施	工事中	2024年6月	・一部対策は閉込機能も併せ持つ・2013年6月27日工事開始（写真は高圧代替注水設備）・大容量送水ポンプ車４台納入済み（2015年9月）、大容量送水ポンプ車４台追加納入済み（2017年8月）、運用に向けた準備を継続中・熱交換器ユニット２台納入済み（2017年6月）、熱交換器ユニット１台追加納入済み（2018年12月）、運用に向けた準備を継続中（写真（上）は大容量送水ポンプ車、（中）は高圧代替注水設備、（下）は熱交換器ユニット）
淡水源の確保対策	重大事故等の収束に必要な冷却水源の確保のため、淡水貯水槽（約５，０００ｍ³×２基）の設置や既設配管の改造等を実施	工事中	2024年6月	2013年6月25日工事開始

閉込機能の確保対策

放射性物質を閉じ込める機能を持つ「原子炉格納容器」および「原子炉建屋」を破損させない等の対策

対応内容	概要	対応状況	完了時期 (完了予定)	備考
格納容器ベント弁開閉用の手動ハンドル設置	全交流電源喪失時において、万一、電源車等の代替電源による電源供給が行えない場合に備え、格納容器ベント弁を手動で開閉できるようハンドルを設置	完了	2013年8月	除熱確保としての機能も併せ持つ
原子炉格納容器圧力逃がし装置（フィルタベント系）の設置	格納容器の過圧破損を防止するために行うベントの際に、放射性物質の放出を抑制する原子炉格納容器圧力逃がし装置（フィルタベント系）の設置	工事中	2024年6月	・除熱確保としての機能も併せ持つ・2013年6月25日工事開始
原子炉格納容器圧力逃がし装置（フィルタベント系）の設置	フィルタ装置内のスクラバ溶液は，待機時に十分な量の薬液を保有することにより、ベントを実施した際においても性能を維持することができるが、外部から薬液の補給が可能となるよう、可搬の薬液補給装置を配備	工事中	2024年6月	・薬液補給装置２台納入済み（2018年3月）、運用に向けた準備を継続中
静的触媒式水素再結合装置の設置	炉心損傷等が発生した場合に、格納容器から原子炉建屋内に漏えいした水素を、動力を用いることなく触媒により再結合させ、建屋内の水素濃度の上昇を抑制し、水素爆発を防止するための装置を設置	工事中	2024年6月	2013年6月27日工事開始
水素濃度監視設備の設置	炉心損傷等が発生した場合における原子炉建屋内の水素濃度を監視するため、水素検知器を設置	完了	2013年3月	（写真は、設置済みの水素検知器）
水素濃度監視設備の設置	重大事故等対策として、耐震性能等の向上の観点から、新たに水素濃度計を設置	工事中	2024年6月	2013年6月27日工事開始
可搬型窒素ガス発生装置の配備	原子炉格納容器内には水素爆発を防止するため、化学反応を起こしにくい窒素ガスが充填されているが、重大事故等に伴い原子炉格納容器のベントを実施した後に、再度窒素ガスを充填するための装置を配備。	工事中	2024年6月	可搬型窒素ガス発生装置２台納入済み（2018年3月）、運用に向けた準備を継続中
原子炉建屋ベント装置の設置	炉心損傷等が発生した場合の水素爆発防止対策として、原子炉建屋内に滞留した水素を迅速・確実に放出するためのベント装置を、原子炉建屋屋上に設置	完了	2013年3月
放水砲、シルトフェンスの配備	放射性物質の大気中への拡散を可能な限り抑制するため、原子炉建屋損壊時等に建屋へ放水できるよう放水砲を配備するとともに、海洋への放射性物質の拡散を抑制するための設備を配備	工事中	2024年6月	・放水砲２台納入済み（2015年9月）、運用に向けた準備を継続中
放水砲、シルトフェンスの配備		工事中	2024年6月	・2016年9月7日工事開始（写真はシルトフェンスの設置イメージ）

事故対応の基盤整備

対応内容	概要	写真、イメージ図	対応状況	完了時期 (完了予定)	備考
中央制御室の作業環境の確保	全交流電源喪失時においても、運転員の対応操作等に支障をきたさぬよう、電源車等の代替電源から中央制御室の換気空調設備へ電源を供給し、中央制御室の居住性を確保		完了	2011年7月
	重大事故等対策として、空調、照明等、運転員が中央制御室にとどまるために必要な設備を代替交流電源から給電できる設計とする等の対策を実施		工事中	2024年6月
	重大事故等に伴い原子炉格納容器のベントを実施する際、中央制御室の運転員が一時的に待避する、中央制御室待避所を設置		工事中	2024年6月	2019年7月29日工事開始
緊急時対策所の整備	地震等の影響により、万一、緊急時対策室が使用できない場合にも、指揮所機能が損なわれることがないよう、代替緊急時対策指揮所を整備		完了	－	3.11東北地方太平洋沖地震以前より整備済
緊急時対策所の整備	大規模な原子力災害が発生した場合の現地対策本部となる指揮所機能の強化を目的に緊急時対策建屋を設置し、同建屋内に電源設備、通信連絡設備、居住性等を確保した緊急時対策所を整備		工事中	2024年6月	2018年10月17日建築工事開始
事務新館屋上ディーゼル発電機の設置	震災の経験を踏まえ「緊急時対策室」の確実な電源確保に資する観点から事務新館屋上にディーゼル発電機を設置		完了	2013年5月
緊急時における発電所構内通信手段の確保	事故等の緊急時に既設の電源機能が喪失した場合においても、通信機能を確保するため、電源車等の代替電源から通信設備へ電源を供給するなど、通信機能を強化	－	完了	2011年5月
緊急時における発電所構内通信手段の確保	重大事故等対策として、発電所内および所外必要箇所との通信連絡のため、多様性を有した通信連絡手段等の観点から更なる追加工事を実施	－	工事中	2024年6月
監視系の強化対策	重大事故等が発生した場合でも、原子炉・使用済燃料プール等の状態を把握するため、計器の設置や手段の整備等を実施	－	工事中	2024年6月	2013年6月27日工事開始
モニタリングポストの電源等の強化	モニタリングポストのバックアップ電源について、代替電源からの電源供給範囲を全６台に設定		完了	2012年2月
モニタリングポストの電源等の強化	重大事故等対策として、モニタリングポストの電源等の更なる追加工事を実施		工事中	2024年6月
当社共用モニタリングカーの増配備	緊急時の環境モニタリングの強化策として、モニタリングカーを、東通発電所構内に１台増配備。当該車輌は女川発電所にも応援出動可能		完了	2013年3月
がれき撤去用重機の配備	津波等によりがれきが生じた場合に、構内作業の迅速化を図るため、ホイールローダを配備		完了	2011年6月	２台配備（2012年9月）（当初配備した１台を、大型の２台に置換え）
	がれき撤去用重機の多様化を図るため、バックホウ２台を配備		完了	2013年10月
	重大事故等対策として、悪条件でも作業が可能なブルドーザを配備		工事中	2024年6月	ブルドーザ３台配備（2016年６月）、運用に向けた準備を継続中
高線量対応防護服の配備	緊急時における作業員の放射線防護のため、高線量対応防護服（タングステン入り）等の資機材を配備		完了	2011年7月
ＧＰＳ津波監視システムの設置	津波監視の強化を目的として、国土交通省のＧＰＳ波浪計データを活用し、津波の大きさや到達時間を予測するシステムを配備		完了	2014年3月

地震・津波以外のさまざまなリスク事象への対策

対応内容	概要	写真、イメージ図	対応状況	完了時期 (完了予定)	備考
火災損傷防止対策	火災により重要施設の機能が失われないよう、火災の発生防止対策、速やかな感知・消火対策、影響軽減対策を実施（貫通部のシール施工等）。また、森林火災の延焼防止策として、樹木を伐採、除草し、防火帯を設置		工事中	2024年6月	2013年6月24日工事開始（写真（上）は貫通部シール施工例、（中）は屋外消火栓タンク・ディーゼル駆動ポンプ、（下）は防火帯設置工事の状況）
溢水損傷防止対策	配管破断等による建屋内溢水により重要施設の機能が失われないよう、溢水源の低減対策、設備の防護対策を実施（貫通部の止水施工等）		工事中	2024年6月	2013年6月24日工事開始（写真は貫通部止水施工例）
火山、竜巻等防護対策	火山、竜巻等の想定される自然現象によって発電所の安全性が損なわれないよう、設備への影響評価を踏まえ、火山に対しては火山灰除去資機材の配備等を実施。また、竜巻に対しては、海水ポンプが飛来物により損傷することを防止するため、海水ポンプ室に竜巻防護ネットを設置		工事中	2024年6月	（写真は海水ポンプ室への竜巻防護ネットの設置状況）

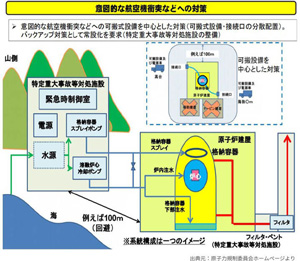

特定重大事故等対処施設の設置	故意の航空機衝突等に備え、格納容器破損を防止するために必要な施設を設置	▲画像クリックで拡大表示されます。	2023年12月14日設計及び工事計画認可申請	2026年12月

訓練の充実・強化

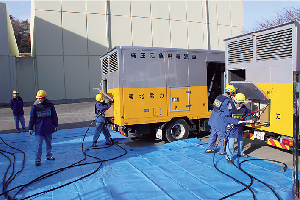

電源車の接続訓練	大容量電源装置の起動訓練

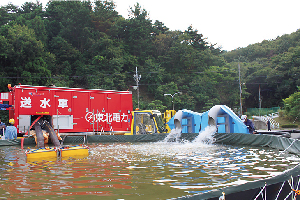

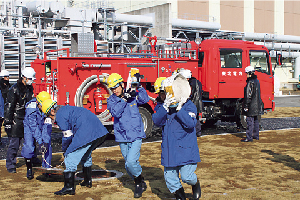

代替注水車（可搬式ポンプ）や消防車を使った水源確保訓練	代替非常用冷却海水ポンプによる冷却機能確保訓練

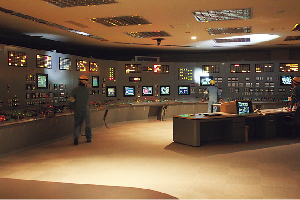

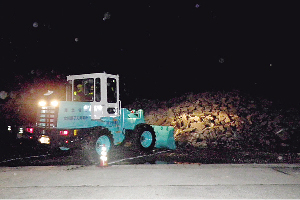

全交流電源喪失時を想定したシミュレータによる運転訓練	ホイールローダによる夜間のがれき撤去訓練
