○リプレース計画の概要

＜既設設備＞

	認可出力	燃料	長期計画停止時期	廃止時期（予定）※
１号機	３５万ｋＷ	重油	平成１８年１１月	平成２３年度末
２号機	６０万ｋＷ	天然ガス （重油・原油）	−	平成２３年度末

※廃止時期は今後の需給動向等により変更となる場合がある。

＜新設計画（予定）＞

	内容
名称	新仙台火力発電所３号系列
所在地	仙台市宮城野区港五丁目２番１号
出力	４０万ｋＷ級※×２
発電方式	高効率コンバインドサイクル
熱効率	約５０％
燃料	天然ガス
概略工程	環境影響調査開始 ： 平成１９年　４月 工事着工 ： 平成２２年１０月 営業運転開始 ： 平成２５年　７月（半量）   平成２７年　７月（半量）

※出力４０万ｋＷ級とは、出力４０〜５０万ｋＷクラスをいう。

＜当社における高効率コンバインドサイクル発電設備（参考）＞

設備名称	出力	営業運転開始年月
東新潟火力発電所３号系列	１０９万ｋＷ	昭和５９年１２月（３−１号系列） 昭和６０年１０月（３−２号系列）
東新潟火力発電所４号系列	１６１万ｋＷ （８２.６万ｋＷ）※	平成１１年　７月（４−１号系列） 平成１８年１２月（４−２号系列）
仙台火力発電所４号機	４４.６万ｋＷ	平成２２年　７月

※（　）内は現時点（４−１号系列）の出力。

高効率コンバインドサイクル発電の特徴

１．エネルギー利用効率の高い発電システム

　ガスタービンと蒸気タービンを組み合わせた発電システムで、燃焼ガスの熱膨張エネルギーによりガスタービンを回転させると同時に、ここで生じた高温の排出ガスから熱を回収して蒸気を発生させ、蒸気タービンを回して発電します。これにより、従来の蒸気タービンでの発電と比較して熱効率が高く、エネルギーの有効活用が図れる発電システムです。

２．二酸化炭素（ＣＯ_２）の低減

　地球温暖化の原因となるＣＯ_２の排出が少ない天然ガスの使用と高効率発電システムにより、ＣＯ_２の排出を低減します。

３．燃料にはクリーンな天然ガスを使用

　燃料にはクリーンな天然ガスを使用するため、硫黄酸化物（ＳＯｘ）やばいじんが発生せず、環境への影響を低減することができます。

４．窒素酸化物（ＮＯ_ｘ）の低減

　ガスタービンには低ＮＯ_ｘ燃焼器を採用するとともに、脱硝装置を設置することにより窒素酸化物の排出を低減します。

５．温排水量が減少

　ガスタービンと蒸気タービンにより発電しますが、同じ電気出力を得る場合、ガスタービンは温排水を排出しないため、蒸気タービンのみで発電するシステムと比較して温排水量が減少します。

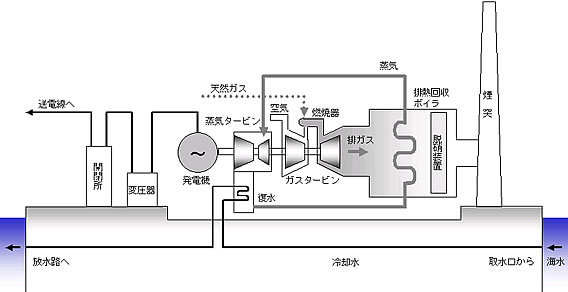

●機器構成例
