主要系統
原子炉冷却設備 原子炉を冷却するとともに原子炉で発生した蒸気をタービン発電機に導きます。
●主蒸気系 ●復水・給水系 ●原子炉冷却材浄化系 ●非常用炉心冷却系 ●原子炉再循環系 ●残留熱除去系 ●原子炉隔離時冷却系 ●原子炉補機冷却系
| 非常用炉心冷却系＝ＥＣＣＳ |
| 万が一、原子炉の配管が破断し、冷却材が流出した場合に備えて設けた設備です。他の系統と異なり、各々が独立した多重の系統で構成され、事故が起きた際には自動的に起動します。また、予備電源も備えております。 |
|
| 主蒸気系および復水・給水系 |

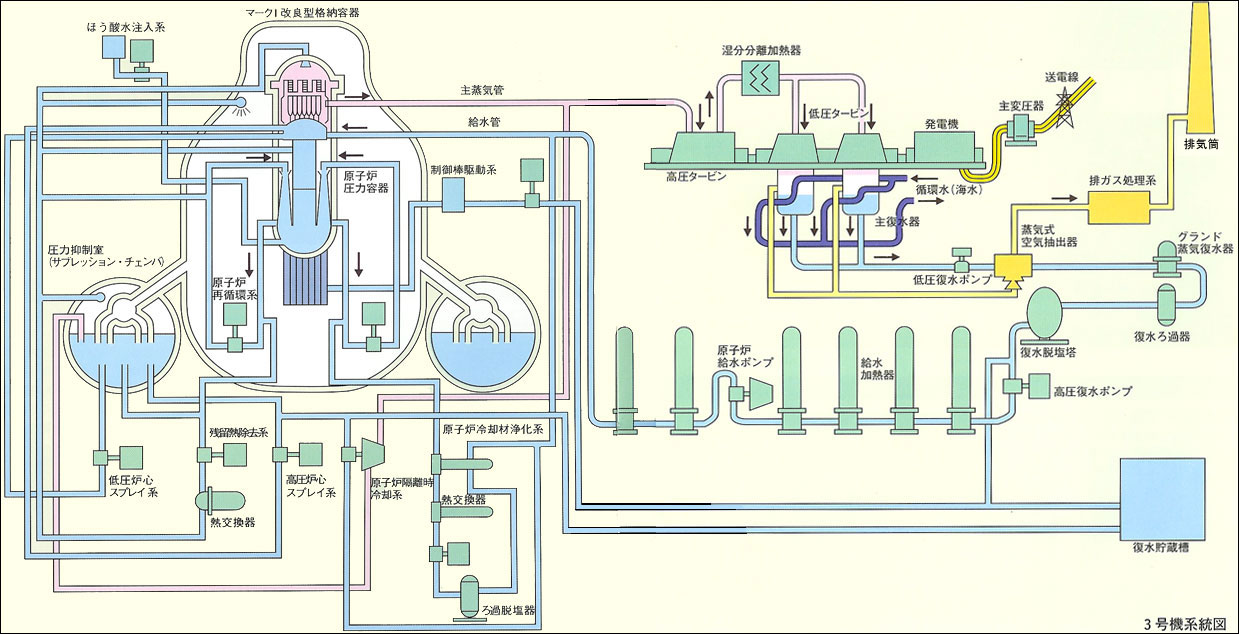

| 原子炉冷却設備内の水は絶えず循環しております。蒸気は原子炉内で作られ，タービンを回し終えると，主復水器等を通して冷却されて水に戻り，復水ろ過器等で不純物を取り除いてから給水加熱器で暖められて，再び原子炉内へと送られます。 |
| 循 環 水 系 |
| 主復水器の冷却用水には海水を用い、ポンプで主復水器に供給します。 |
