平成13年2月13日

以 上

お客さま設置用ナトリウム硫黄電池(NAS電池)の実証試験概要

1.実証試験期間	平成13年10月から平成17年10月まで
2.設備設置場所	通研電気工業株式会社 本社ビル(屋外設置) (仙台市泉区明通三丁目9番)
3.電池仕様	･種　　類　　ナトリウム硫黄電池 ･定格出力　　200kW ･電池容量　　1,500kWh ･充放電効率　83% (直流端､1サイクル/日､保温エネルギーを含む) ･電池構成　　50kW/375kWhモジュール×4台 ･単電池本数　320本×4=1,280本 ･大きさ　　　幅2.7m×奥行2.3m×高さ3.5m(屋外収納箱含む) ･重　　量　　15.6t(屋外収納箱含む)

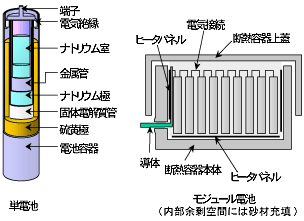

4.研究項目 (1)お客さま設置用NAS電池システムの設計研究 　負荷追従運転や最適運転パターンなど負荷平準化に対応したお客さま設置用NAS電池システムについて研究する｡ (2)NAS電池システムの運転研究 基本性能試験 　電池の容量､エネルギー効率､待機損失等の試験を行い電池の基本性能を把握する｡ 電池容量試験 定期的に充放電試験を行い､電池容量の変化を把握する｡ エネルギー効率試験 基本運転パターンや負荷追従運転による充放電を行い､エネルギー効率を評価するとともに､長期運転特性を評価する｡ また､試験データからお客さまに合った最適な運転パターンについて評価する｡ 待機損失試験 週末停止や夏期･年末の長期休暇等による長期放置による電池補機電力量を測定する｡ 運用･保守･信頼性の検証 　システムの起動停止､各種運転パターンによる充放電試験､停止抑制制御方式の機能検証､保護システム試験を行い､運用･保守･信頼性の検証を行う｡ 運転･保守技術の確立 　運転研究および保守点検の実施により､運転技術(無人運転対応)･保守技術等の運用ノウハウの蓄積を図る｡また､遠隔監視技術の確立を行う｡ (3)NAS電池システムの解析･評価研究 　運転研究等のデータを解析･評価し､経済性･信頼性･運用性を検討し､お客さま設置用NAS電池システムとしての有効性を検証する｡ また､電力会社およびお客さまのNAS電池設置に伴うメリットを評価し､新たな電気料金メニューの検討等に活用する｡ 5.実証試験スケジュール ○ NAS電池の特徴 　NAS電池は､マイナス極にナトリウムを､プラス極に硫黄を､電解質に｢ベータアルミナ｣を用いております｡ 　このベータアルミナは､ナトリウムイオン伝導性を持つファインセラミックスで､高性能で耐久性に優れた固体電解質であり､ これによってプラス､マイナス両極を隔離しております｡ 　NAS電池は､鉛電池とは逆に､両極が液体､電解質が固体の電池です｡ 　充放電反応を円滑に進行させるため､両極が液体となる高温(300℃程度)に保持して充放電を行います｡ 　NAS電池は鉛電池に比べて､ 電池体積あたり約3倍ものエネルギーを蓄えることができ､コンパクト性に優れている｡ 電解質が固体のため自己放電がない｡ 電気抵抗の小さなベータアルミナを使用するため電池の充放電効率が高い｡ などの特徴があります｡
